[IT 통합 기초] 라우터 WIC-2T 모듈 추가, Serial IP 설정, rip(동적) 라우팅 설정

1. 라우터(그 라우터에는 스위치와 PC가 연결되어 있음) 추가하기
 : 라우터 0에 라우터를 추가하려고 시도했으나 더이상 연결할 수 있는 FastEthernet이 없다.
   (즉, 현재 라우터를 추가 연결할 수 없는 상태)



** 이런 경우 어떻게 해야할까?
   모듈을 추가해줘야 한다...!!
   그러나 아래의 사진과 같이 라우터가 켜있는 상태에서는 모듈 추가가 불가능하기 때문에 라우터를 꺼줘야 한다.



** [필수] 라우터를 끄기 전에 기존에 했던 작업들을 반드시 저장해준다.
   왜? 방금한 작업들이 날라가기 때문이다.
   Router> en
   Router# copy r s
   위의 명령어 작성 후 엔터



** 라우터0 종료 후 WIC-2T 모듈 추가



** 라우터1 종료 후 WIC-2T 모듈 추가



** 라우터0과 라우터1을 켠다.





2. 라우터를 내부(=안)와 외부(=밖)로 나눌 수 있다.
   주로 내부망은 FastEthernet을 많고 외부망은 Serial을 많이 쓴다.





3. FastEthernet 대신 Serial 이용하기

 : 기존에 FastEthernet으로 연결했던 선 삭제



   [주의] 크로스 케이블로 Serial 인터페이스를 연결 불가!!



> Serial DTE를 이용하여 Serial0/0/0, Serial0/0/0 연결



** 라우터2도 WIC-2T 모델 추가 후Serial0/0/1, Serial0/0/1 연결





4. Serial 인터페이스 IP 설정

   Serial 인터페이스로 교체 후 아이피를 설정해야 하는데 기존 fastEthernet과 같은 아이피를 쓰려고 한다.



   하지만 에러가 발생한다...!



   왜 에러가 발생할까?
   사용하고자 하는 아이피를 fastEthernet에서 사용하고 있기 때문이다.



   명심하자...!
   절대로 같은 아이피는 사용할 수 없다.



   이때 사용할 수 있는 방법은 두가지이다.
   첫번째, fastEhternet을 shutdown
   두번째, 사용할 아이피를 변경

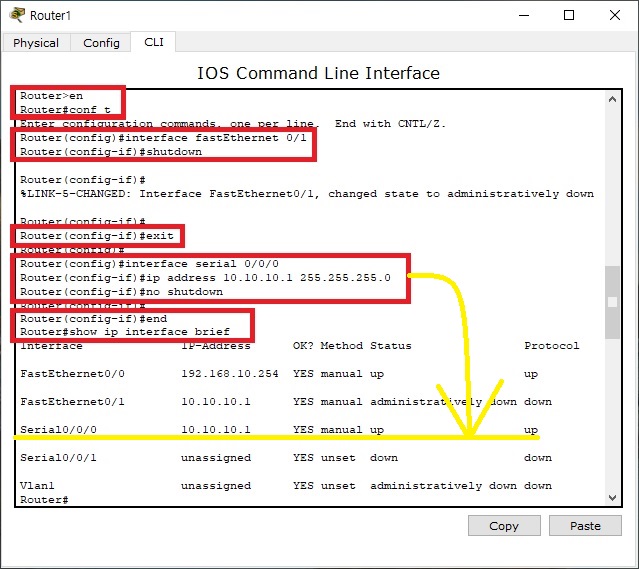

** 첫번째 fastEhernet을 shutdown한 뒤 serial 인터페이스 아이피를 설정했다.





5. 라우터의 아이피가 잘 잡혔다면 192.168.11.128에서 192.168.10.128로 ping이 보내진다.

   최초 리퀘스트는 Request timed out 나온다.



6. 새롭게 추가한 라우터의 IP는 왜 10.10.10.0 대역이 아니라 11.11.11.0 대역일까?

   라우터0은 이미 static 설정해주면서 10.10.10.1에서 10.10.10.0 대역을 쓰고 있다.
   라우터는 중복된 대역을 가질 수 없기 때문에 추가한 라우터는 11.11.11.0 대역으로 설정하기로 했다.





7. 추가한 라우터와 PC IP 설정

① 라우터0
    Serial 0/0/1 : 11.11.11.3 225.225.225.0

② 라우터2
    fastEthernet : 192.168.12.254 225.225.225.0
    Serial 0/0/1 : 11.11.11.4 225.225.225.0

③ PC1
   IP Address 192.168.12.128
   Subnet Mask 225.225.225.0
   Default Gateway 192.168.12.254





8. static 라우터 연결

 : 자신과 직접적으로 연결되지 않은 것들을 연결해야 한다.
   현재 라우터에는 다섯개의 IP가 연결되어 있어야 한다.



① 라우터1
    ip route 11.11.11.0 255.255.255.0 10.10.10.2
    ip route 192.168.12.0 255.255.255.0 10.10.10.2

② 라우터0
    ip route 192.168.12.0 255.255.255.0 11.11.11.4

③ 라우터2
    ip route 10.10.10.0 255.255.255.0 11.11.11.3
    ip route 192.168.10.0 255.255.255.0 11.11.11.3
    ip route 192.168.11.0 255.255.255.0 11.11.11.3





9. 위의 라우터의 설정이 문제없이 완료되었다면 192.168.10.128에서 192.168.12.128로 ping이 보내진다.
   최초 리퀘스트는 Request timed out 나온다.





10. 지금까지는 사용자가 경로를 모두 다 직접 입력해줘야 했기 때문에 굉장히 불편하고 힘들었다.
     위의 작업을 간단하게 할 수 있는 것이 11번 내용부터 그 이후의 것들이다.





11. 아래의 그림과 같이 장비를 모두 삭제해준다.





12. 설정한 static ip route를 삭제한다.
     명령어 show ip route를 이용, S는 모두 삭제되고 C만 남아야 한다.





13. rip(동적) 라우팅 설정

   Router(config)# router rip
   Router(config-router)# version 2
   Router(config-router)# no auto-summary
   Router(config-router)# network [자신이 가지고 있는 IP 대역]



14. 라우팅 프로토콜

 : 목적지에 빠르게 도달할 수 있도록 경로를 설정



** 많은 라우팅 프로토콜이 있으며 이 중에 우리가 배운 정적, 동적 라우팅도 라우팅 프로토콜 종류에 속한다.

** static 라우팅 프로토콜 : 수동으로 경로를 알려준다.
   dynavic 라우팅 프로토콜 : 최적의 경로(거쳐가는 장비의 수 or 시간을 기준으로)를 자동으로 알려준다.



15. rip(동적) 라우팅으로 설정함으로써 굉장히 편리하게 경로 설정된 것을 볼 수 있다.

 : 라우터, 스위치, PC 추가 후 라우터 0에게 추가된 IP의 rip 설정

> 추가된 라우터에 IP Address와 no shutdown 후 IP의 rip 설정

> 이젠 라우터1을 확인해보자...!
   따로 추가 안했는데 자동으로 생긴 것을 볼 수 있다...!
