[IT 통합 기초] 라우터 인터페이스에 IP 지정

1. 라우터
 : PC와 스위치 사이에는 연결 시킨 뒤 조금만 기다리면 알아서 초록색 불로 들어온다.
   현재 라우터와 스위치 사이에는 빨간불로 사용 불가능한 상태이다.



** 라우터는 스위치와는 달리 기다려도 사용할 수 없고 무언가를 설정해줘야 사용 할 수 있다.
   라우터는 3계층 장비이고 3계층 장비들은 아이피를 사용하게 된다.
   즉, 라우터도 아이피를 사용한다는 뜻이다.



** 라우터 설정할때 선택한 FastEthernet0/0은 인터페이스라고 부른다.
   실제 컴퓨터 뒤에 랜선(=인터넷)을 꽂는데가 있듯이
   라우터도 마찬가지로 선을 꽂는데가 있는데 그 곳의 이름이 FastEthernet0/0이다.



** FastEthernet0/0 인터페이스에 아이피를 넣어줘야 라우터가 사용 가능하다.
   아이피를 부여해주면 초록불로 바뀌면서 비소로 라우터의 사용이 가능해진다.





2. 라우터의 인터페이스 설정

 : 라우터 더블클릭 > CLI 탭 클릭

> 아래의 명령어를 입력, 라우터의 IP와 Subnet Mask가 설정이 된다.
   enable
   configure terminal
   interface fastEthernet 0/0
   ip address 192.168.10.254 255.255.255.0
   [#의 의미?] 관리자 모드

> 설정 후 명령어 no shutdown(줄여서 no sh)을 이용하여 인터페이스 활성화를 해준다.
   명령어 no shutdown을 통해서 인터페이스를 활성화까지 시키지 않는다면 라우터를 사용할 수 없다.

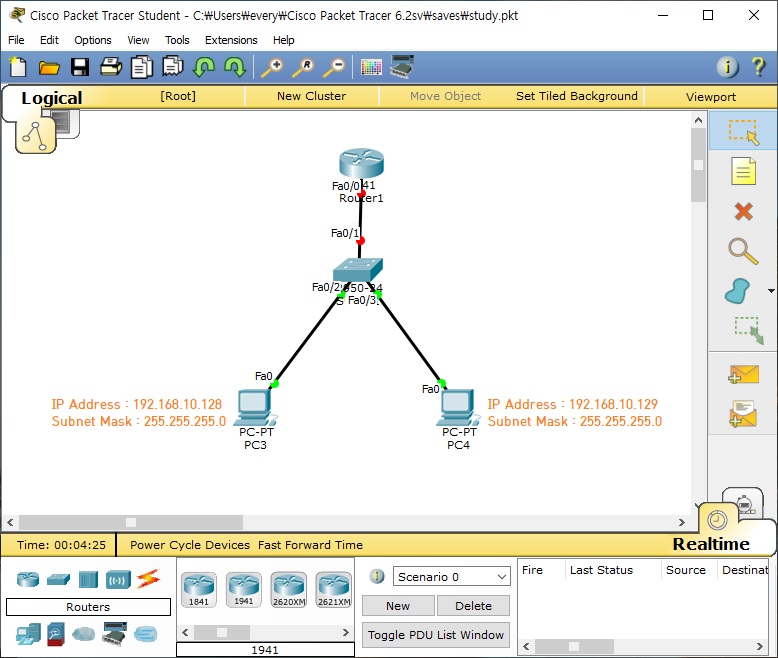

3. 정상적으로 라우터 인터페이스가 설정되었으면 IP 192.168.10.128인 PC에서 ping 보냈을때 보내져야 된다.





4. 라우터 인터페이스와 PC 두 개와 연결이 될 수 있는 이유가 무엇일까?

   같은 Network ID이기 때문이다.
   Network ID가 같다는 것은 같은 네트워크, 같은 네트워크 대역이란 의미이다.
   이런 경우는 얼마든지 ping이 가능하다.





5. 라우터 추가(명심! 양쪽 라우터 모두 준비가 되어야 초록불로 변함)
   라우터와 라우터의 연결은 같은 계층의 연결, 크로스 케이블 사용
   둘 다 크로스 라우터로 FastEthernet0/1로 연결한다.



** 각 라우터의 FastEthernet0/1에 IP를 넣어준다.
   IP Address : 10.10.10.1과 10.10.10.2
   Subnet Mask : 255.255.255.0

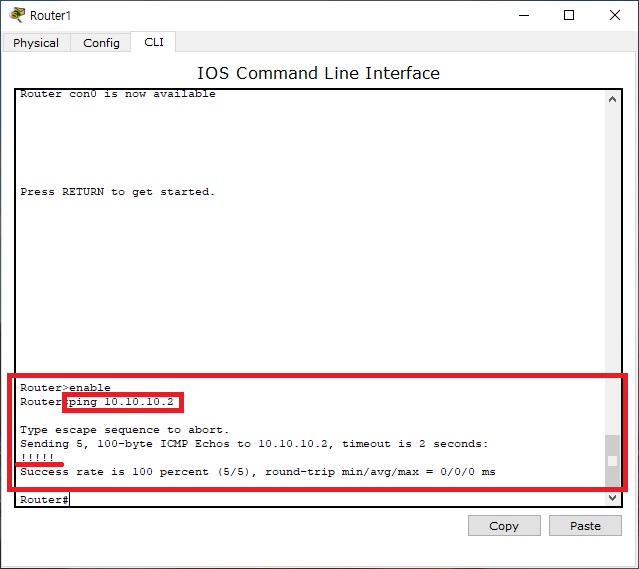

6. FastEthernet0/1 인터페이스 설정 후 ping을 보내면 보내진다.

   [참고, 관리자 모드에서만 사용 가능] show ip interface brief : 어떤 인터페이스에 어떤 아이피를 넣었는지 볼 수 있다.



** 처음 ping 보내는 경우, 느낌표 5개 대신 온점 1개 + 느낌표 4번이 출력될 수 있다.
   이 때, 잘못된 것이 아니라 처음 ping 보내면 그럴 수 있으니 다시 ping을 보내면 느낌표 5번이 출력될 것이다.

   [추가] 온점은 ping 실패, 느낌표는 ping 성공을 의미





7. 라우터 모드
1) user mode
 : 라우터의 기본 시작 형태
   라우터의 현재 상태정도만 확인할 수 있다.



2) privilege mode
 : user mode에서 enable 명령어(줄여서 en)를 입력하면 진입 가능
   기본적으로 라우터의 설정 정보를 확인 할 수 있다.

3) Global configure mode
 : priviledge mode에서 config terminal 명령어(줄여서 conf t)를 입력하면 진입 가능
   라우터의 설정이나 구성정보를 변경하는 것이 가능하다.





8. 라우터 모드 이동 명령어

   exit : 한단계전의 모드로 이동
   end : privilege mode 모드로 이동





9. 10.10.10.1로 ping 보내기

   전부 초록색으로 다 연결된 것으로 보아 아무 이상없이 잘 보내질 것 같은데 왜 ping이 실패했다!

** 해당 PC의 Default Gateway가 비어있기 때문이다.

   FastEthernet 0/0의 IP 192.168.10.254를 Default Gateway에 작성하면 ping이 정장적으로 잘 보내진다.



** 디폴트 게이트웨이란?

   다른 네트워크를 갈 때, 거쳐서 가겠다는 의미이다.
   [예] 관문, 공항에서의 게이트
         192.168.10.0 네트워크에 속해있는 PC가 다른 10.10.10.1 네트워크로 ping을 보내고 싶다면
         디폴트 게이트웨이를 이용해야 한다.
         현재 라우터는 192.168.10.254와 10.10.10.1의 IP를 갖고 있기 때문에
         192.168.10.254를 이용하여 10.10.10.1를 방문하면 된다.

** 디폴트 게이트웨이를 설정하지 않은 나머지 PC에도 192.168.10.254를 설정해준다.





10. 라우터 저장 카피

 : privilege mode 모드에서 copy r s 명령어 입력 후 엔터



11. 10.10.10.1은 되는데 왜 같은 대역인 10.10.10.2은 왜 못갈까?

 : 이에 대한 이유는 다음 시간에 배울 예정...!
