[IT 통합 기초] 패킷 트레이서, 가상 네트워크 설정, ping 시뮬레이션 모드

1. 패킷 트레이서(Packet Tracer)
 : 교육과 실습, 그리고 단순 컴퓨터 네트워크 시뮬레이션을 위한 연구에 이용할 수 있는 시스코의 라우터 시뮬레이터





2. 패킷 트레이서 설치

 : 설치 파일은 수업에서 제공

> Next 클릭 > I accept the agreement 선택 후 Next 클릭

> Next 클릭 > Next 클릭 > Next 클릭

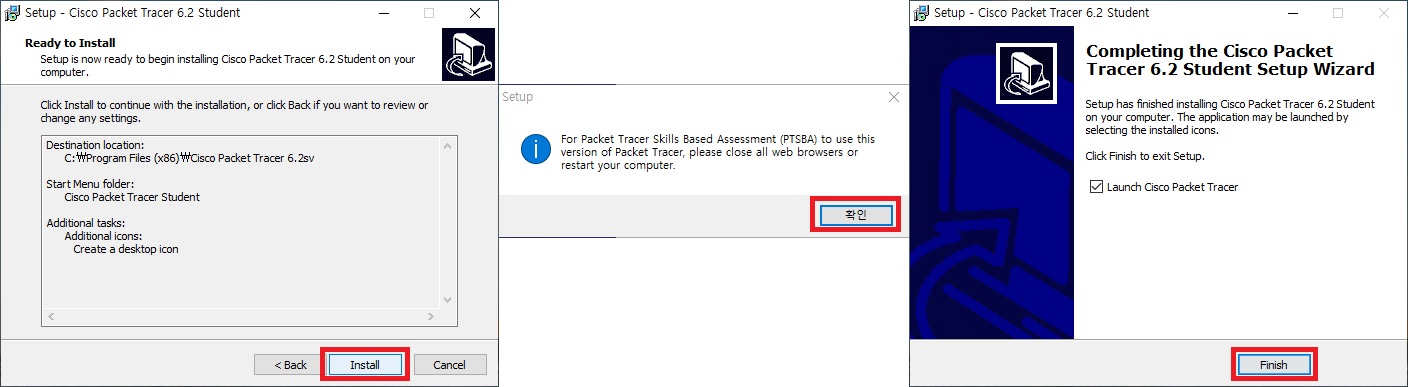

> Install 클릭 > 확인 클릭 > Finish 클릭

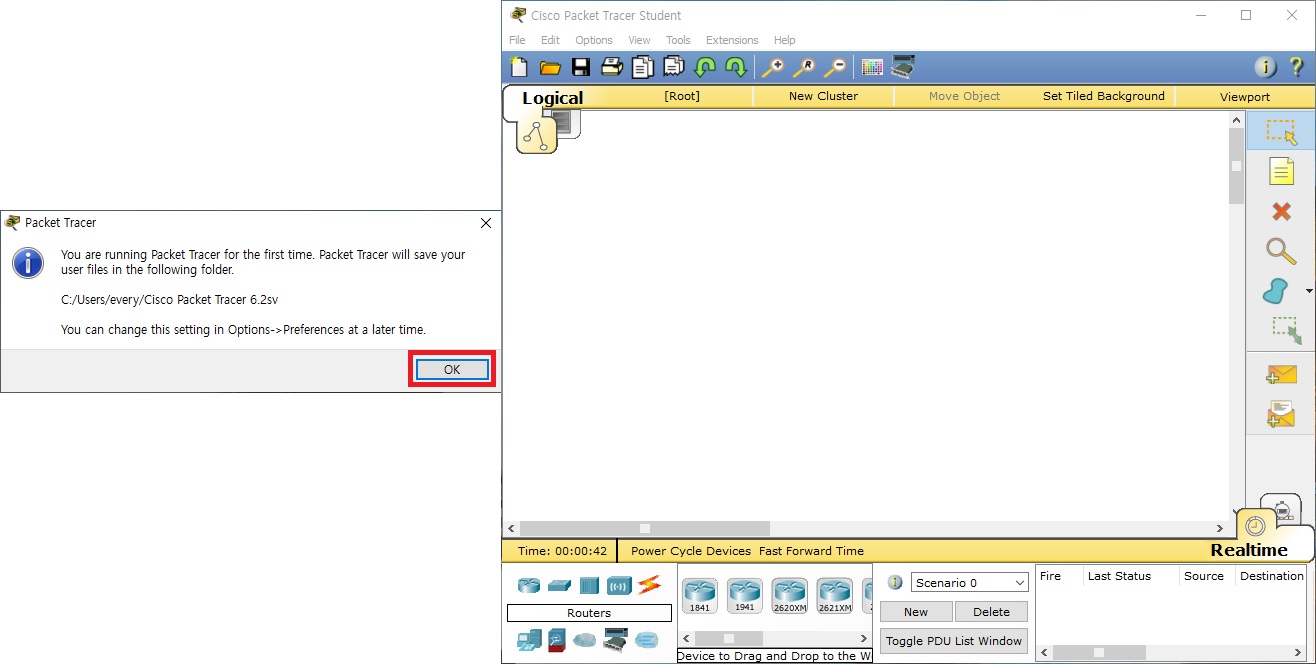

> OK 클릭 > 설치 완...!





3. 패킷 트레이서 프로그램을 이용해서 가상의 네트워크를 구성한다.
   왜 가상으로 구성? 실제 장비로는 네트워크를 실제로 구축할 수 없으니깐...!
   즉, 패킷 트레이서를 이용한 가상의 네트워크 장비들을 통해서 실제 네트워크처럼 확인하는 것이 가능하다.





4. 가상 네트워크 생성

 : 1841 라우터(Router) 생성

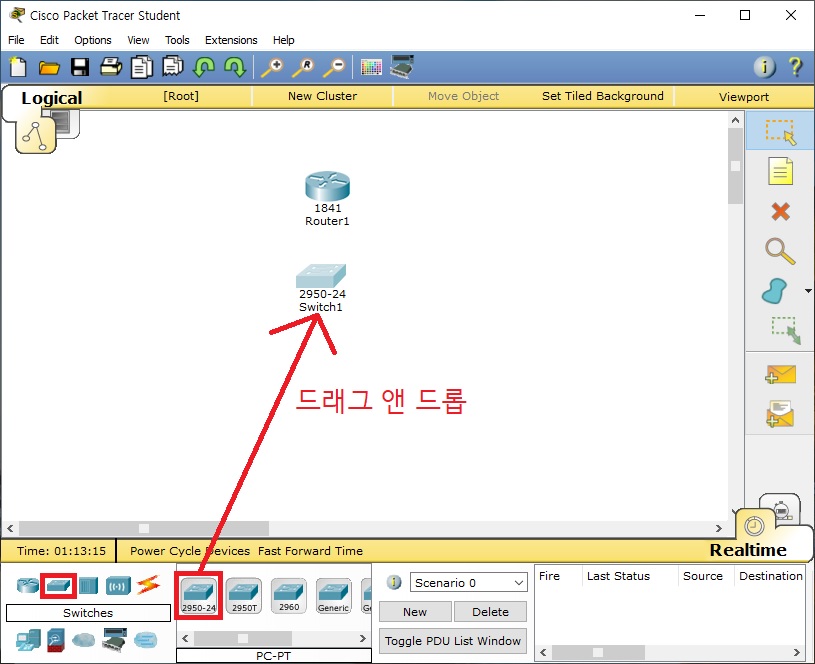

> 2950-24 스위치(Switch) 생성

> PC 생성

[Tip] OSI 7 계층, 각각의 계층마다 사용하는 장비가 정해져 있다.
       서로 같은 계층의 장비를 연결할 때와 서로 다른 계층의 장비를 연결할 때의 케이블의 종류는 다르다.
       [서로 같은 계층을 연결할 때] 스트레이트(Straight) 케이블을 사용하고,
       [서로 다른 계층을 연결할 때] 크로스(Cross) 케이블을 사용한다.

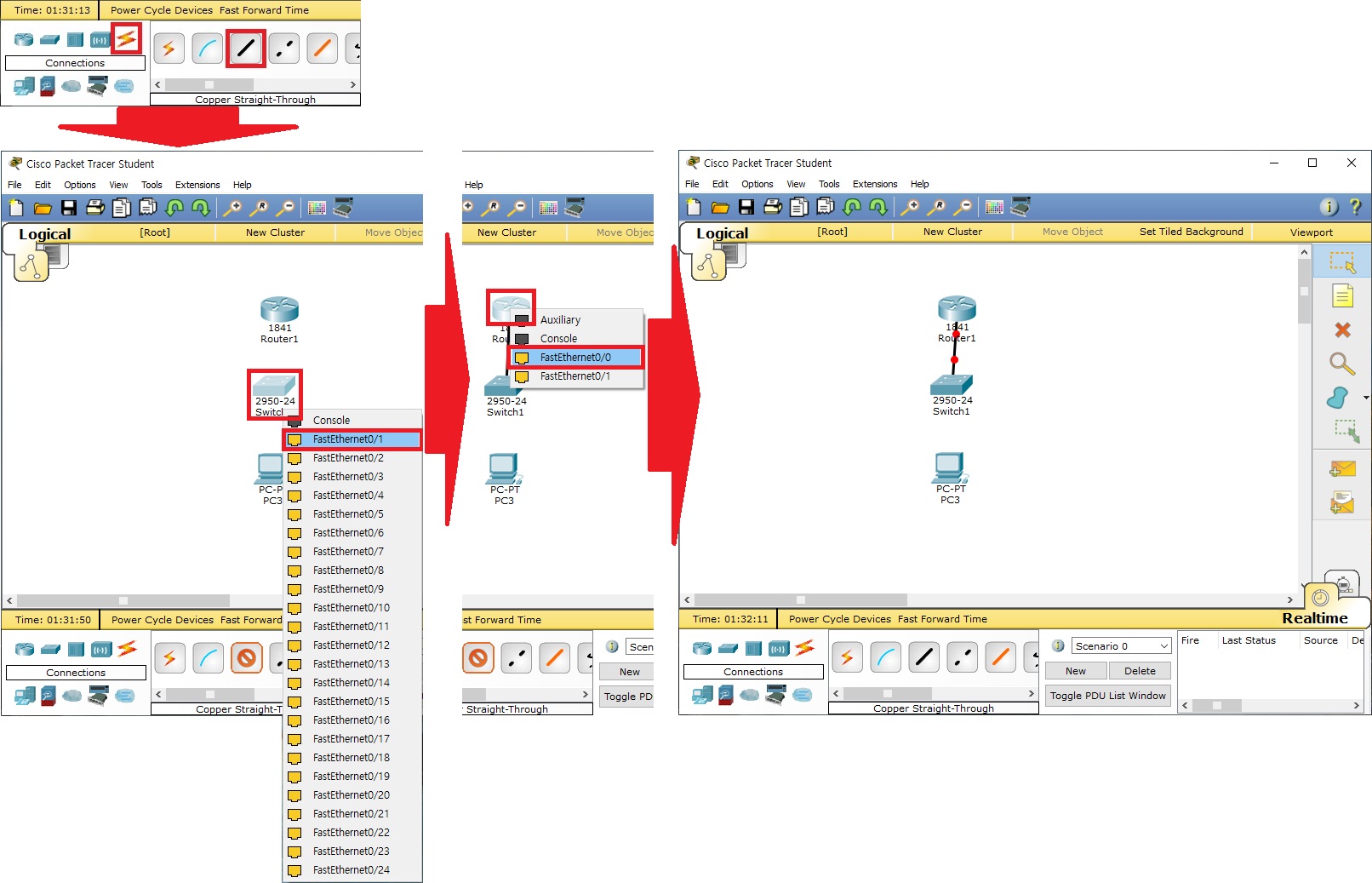

> 라우터(3계층), 스위치(3계층과 2계층 가능, but 기본적으로 2계층)는 서로 다른 계층으로 스트레이트 케이블을 사용
   스위치는 FastEthernet0/1, 라우터는 FastEthernet0/0으로 연결

> PC(3계층), 스위치(3계층과 2계층 가능, but 기본적으로 2계층)는 서로 다른 계층으로 스트레이트 케이블을 사용
   PC는 FastEthernet0, 라우터는 FastEthernet0/2으로 연결

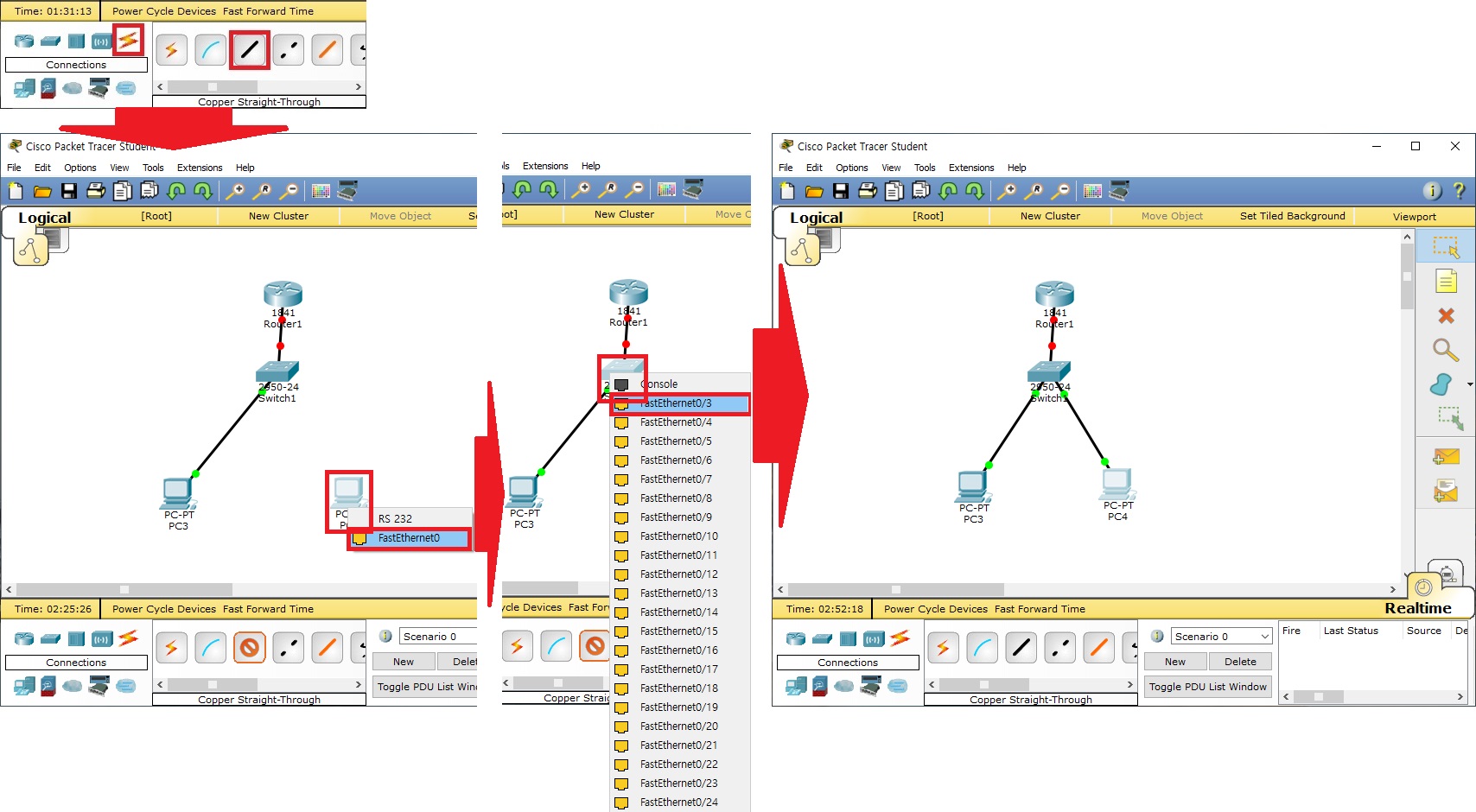

> PC 하나 추가
   PC는 FastEthernet0, 라우터는 FastEthernet0/3으로 연결





5. 스위치에는 여러가지의 기능이 있다.
   많은 기능 중에 지금 현재 쓰인 기능은 스위치 한 개를 이용하여 여러 대의 장비(PC)를 연결 할 수 있다는 것이다.

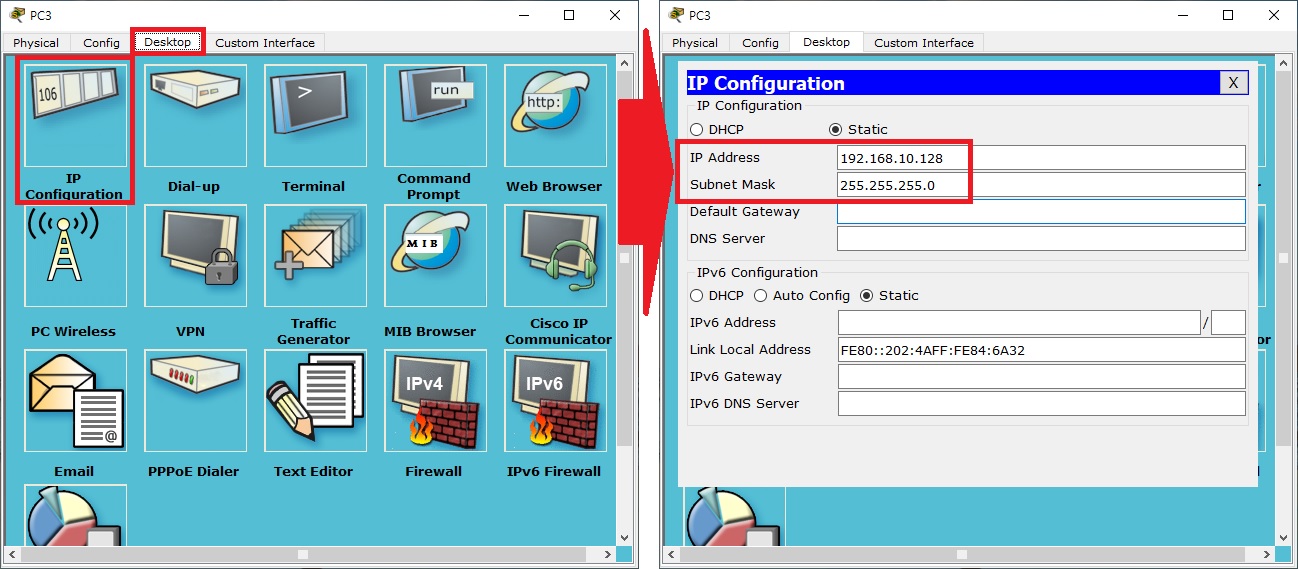

6. PC에 IP 설정

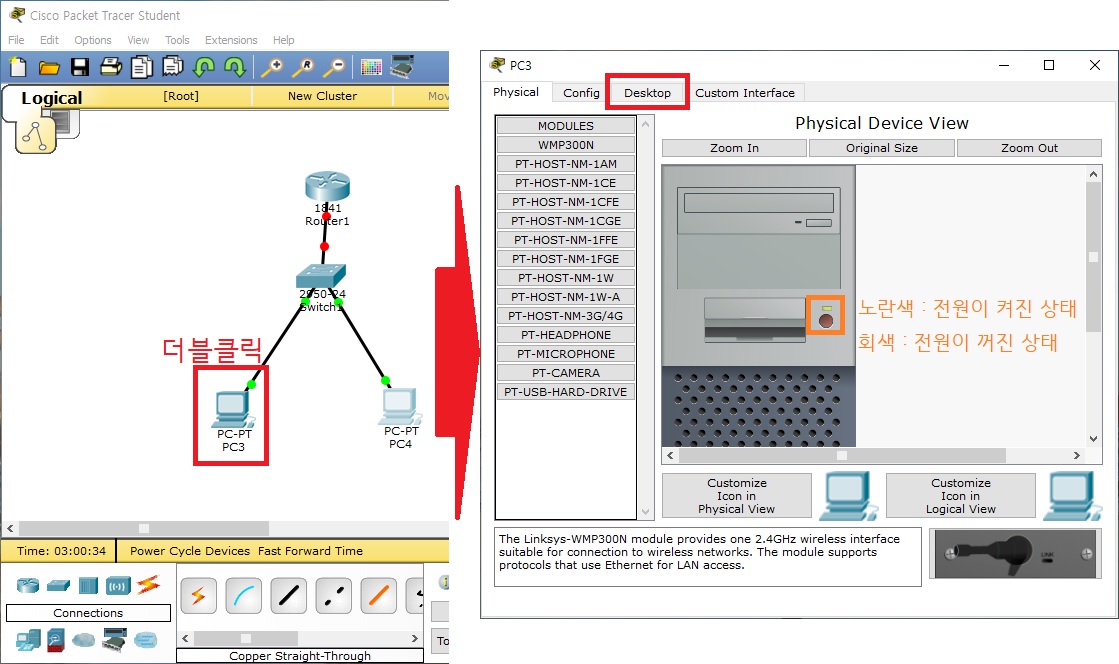

 : IP 설정하고자 하는 PC를 더블 클릭
> Desktop 탭 클릭

> IP Configuration 클릭
> IP Address와 SubnetMask 설정
   IP Address : 192.168.10.128
   SubnetMask : 255.255.255.0





7. IP 설정 확인

 : Command Prompt 클릭
> ipconfig 명령어 이용하여 IP 확인

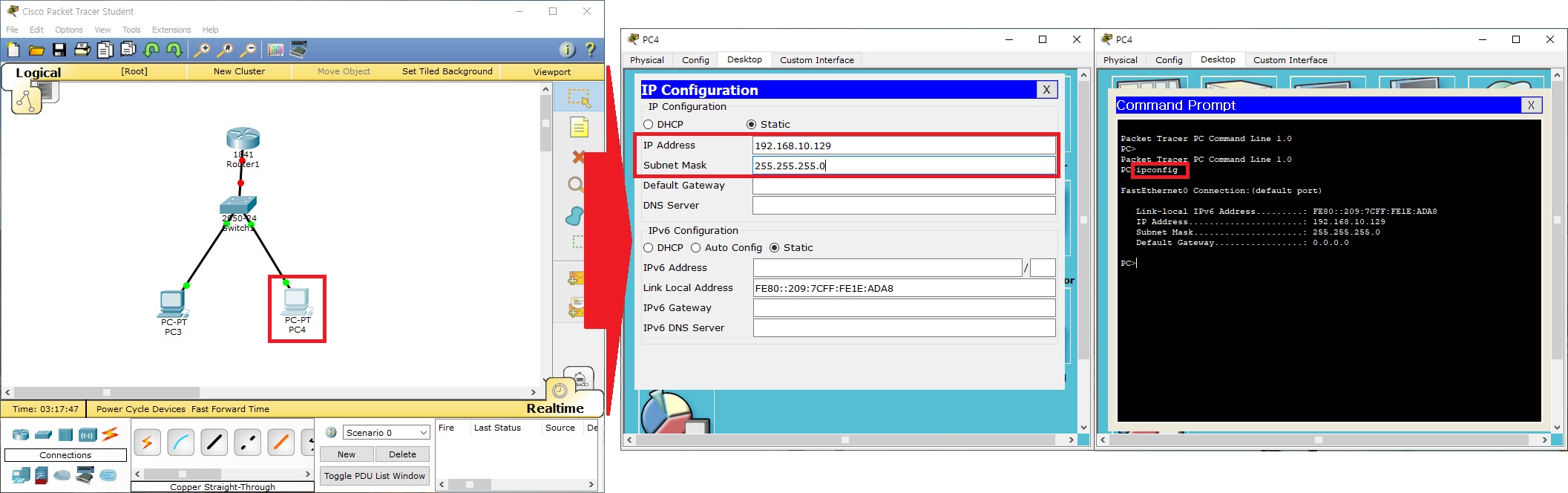

8. 남아있는 한 개의 PC에도 IP 설정하기

   IP Address : 192.168.10.129
   Subnet Mask : 255.255.255.0





9. 192.168.10.129에서 ping 192.168.10.128 보내기

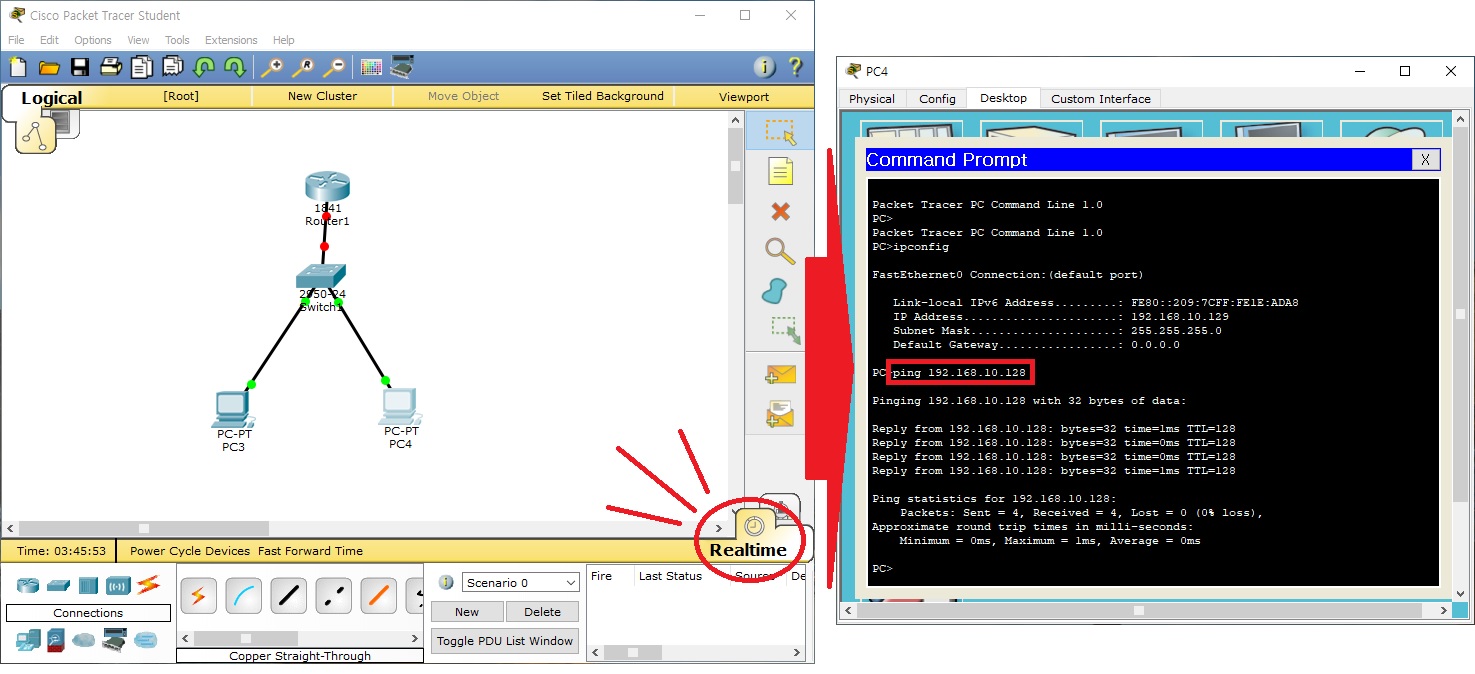

1) Realtime 모드에서 ping 보내기

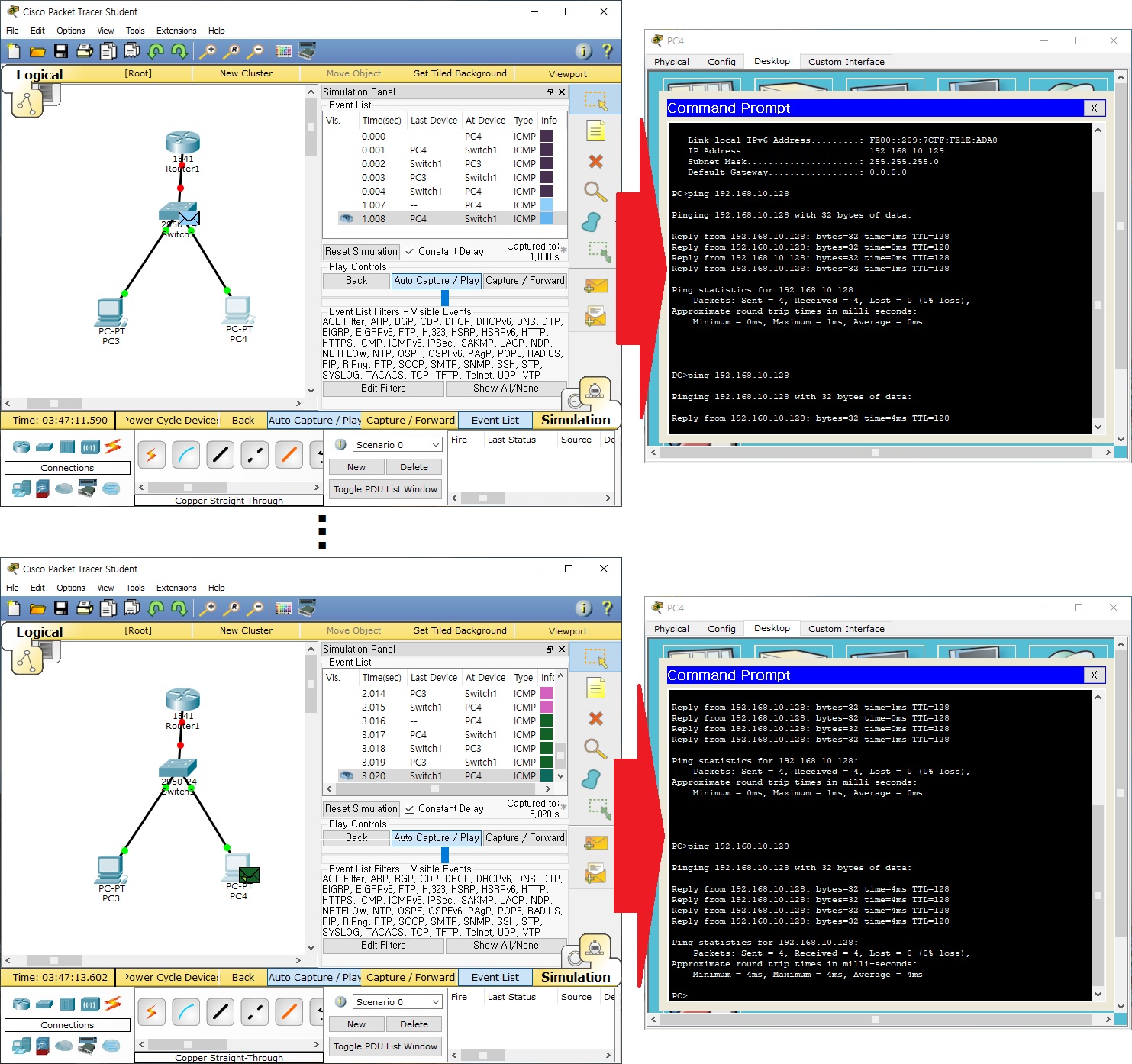

2) Simulation 모드에서 ping 보내기(자동 시뮬레이션 보기)

   Auto Capture / Play : 자동으로 시뮬레이션 보기
   Capture / Forward : 수동으로 시뮬레이션 보기
